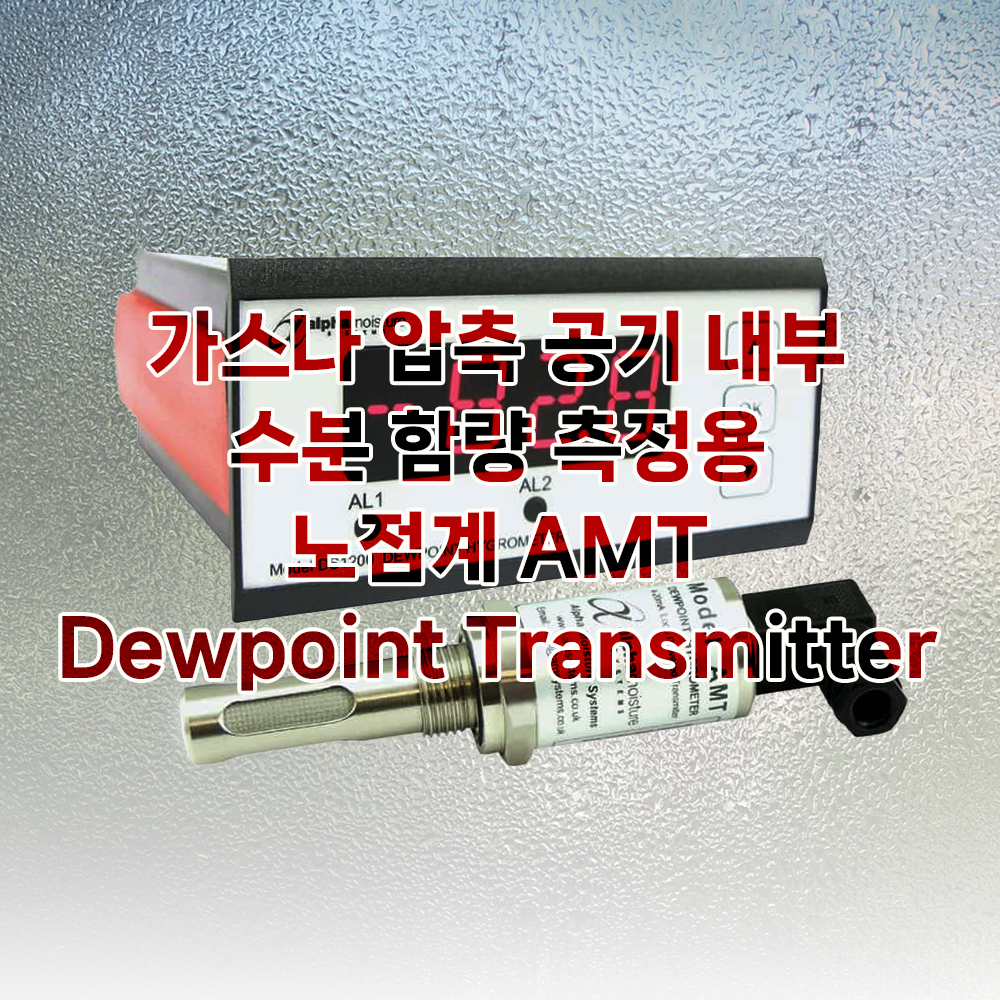

가스나 압축 공기 내 수분 함량 측정 노점계 AMT Dewpoint Transmitter

AMT 노점계 (Dewpoint Transmitter) + DS1200 지시계

가스나 압축 공기 내 수분 함량 측정

노점계는 가스 및 압축 공기 내의 수분 함량(노점, Dewpoint)을 정밀하게 측정하는 장비로,
수분이 응결하기 시작하는 온도 — 즉, 노점온도(Dewpoint Temperature)를 측정합니다.



Alpha Moisture Systems의 AMT 시리즈 노점 트랜스미터(Dewpoint Transmitter)는
가스 및 압축공기 내의 수분 함량(노점)을 연속적으로 측정하는 센서입니다.



AMT는 고정밀 알루미늄 산화물(Aluminium Oxide) 기반 초고용량 센서를 사용하여
탁월한 감도, 빠른 응답 속도, 우수한 반복성과 안정성을 제공합니다.



• 노점(Dewpoint) 이란? 왜 노점을 측정해야 할까요?

노점은 공기가 냉각될 때 공기나 가스 중의 수증기가 응결되어 액화되기 시작하는 지점으로, 이 지점 즉 온도를 통해
공기 중의 수분 함량을 정확히 파악할 수 있습니다. 단위는 주로 °C(섭씨)로 표현됩니다.

• 압축 공기 시스템에서 과도한 수분은 밸브, 실린더, 배관 부식을 유발
• 반도체·제약·식품 산업에서는 수분이 공정 품질 저하 및 오염 원인
• 가스 생산 및 저장 설비에서는 폭발·부식·계측 오류 예방 필수

제품 구성

1. AMT : 이슬점 송신기(Dewpoint Transmitter)
: 가스 내 미량 수분을 실시간 측정하여 4–20mA 신호로 출력하는 센서 송신기

2. DS1200 : 디스플레이
: AMT 트랜스미터의 측정값을 실시간으로 표시하고, 알람 및 재전송 기능을 제공하는 패널형 지시부

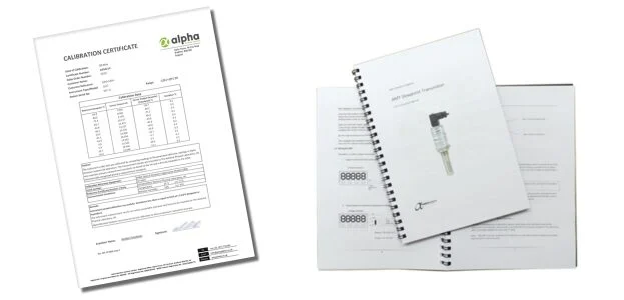

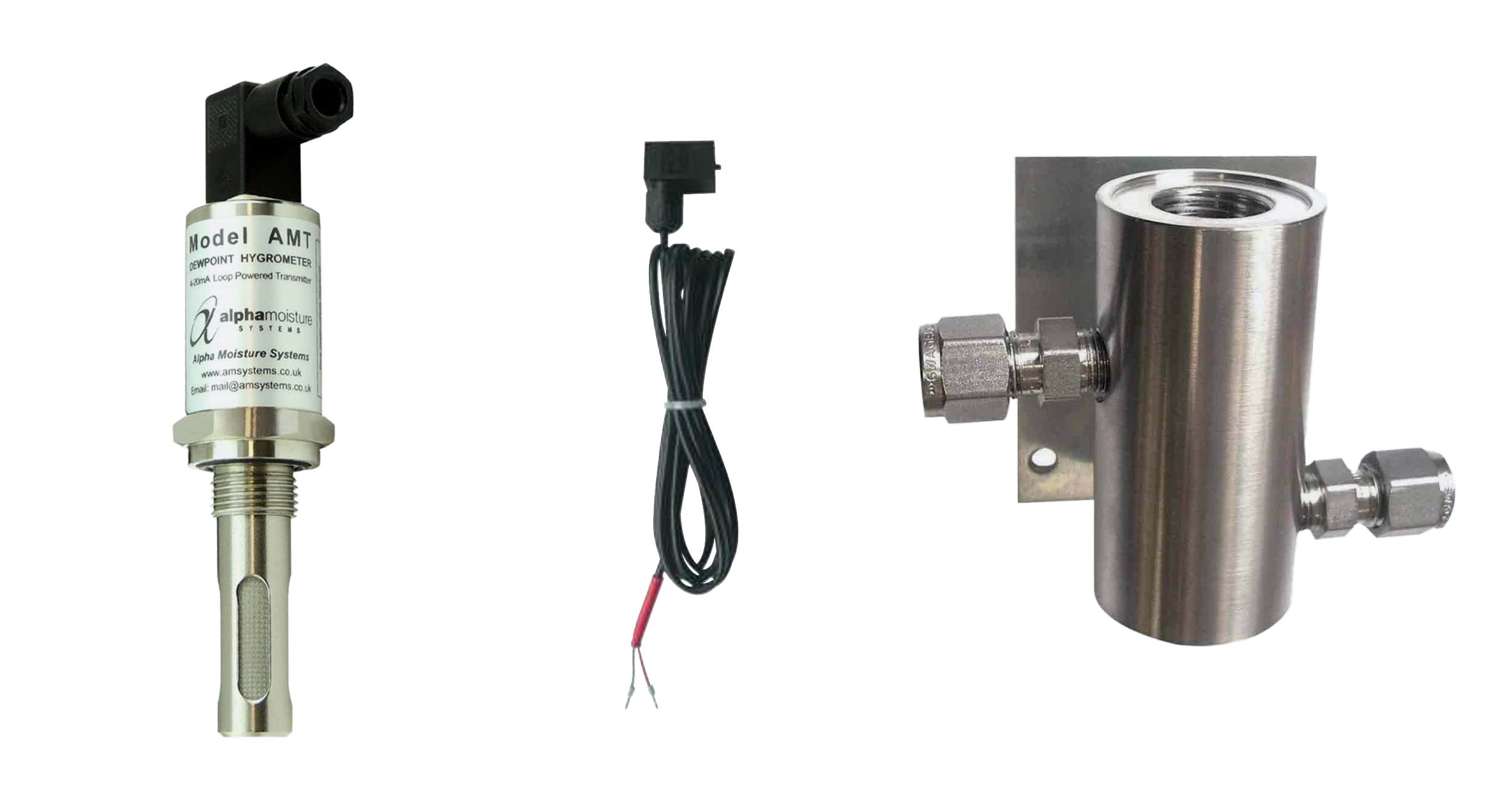

AMT Dewpoint Transmitter 노점계 구성품 : 센서, 케이블 및 커넥터, 홀더(별매), 교정 인증서, 매뉴얼

1. 노점계 AMT (이슬점 송신기) : 연속적인 미량 수분 측정에 적합

주요 특징

• 초고용량 알루미늄 산화물 센서 적용 – 높은 감도와 빠른 응답 속도
• ±2°C 정확도, ±0.3°C 반복성
• 공정가스 및 압축공기 중 연속적인 미량 수분 측정에 적합
• 측정 단위 선택: °C/°F 노점, ppm(v), ppb(v), g/m³, lb/MMSCF
• 최대 35,000 kPa (350 bar)의 고압 공정에서도 사용 가능
• IP66 / NEMA4X 방진·방수 등급의 견고한 316 스테인리스 하우징
• AutoCal 기능 탑재 – 현장 간편 교정 및 스팬 점검
• DS1200, DS4000, DS1500 디스플레이와 완벽 호환
• 유지보수가 거의 필요 없는 구조

주요 사양

구분	사양
타입	2-Wire 4–20mA 루프 전원형 노점 트랜스미터
측정 범위	-120°C ~ +20°C 노점 (범위 선택 가능)
정확도	±2°C 노점
반복성	±0.3°C 이하
센서 타입	Ultra-high Capacitance 알루미늄 산화물 센서
출력 신호	4–20mA 선형 신호 (단위 선택 가능)
전원 전압	12–28V DC (역극성 보호)
응답 속도	Wet → Dry: 120초 이하 / Dry → Wet: 20초 이하
AutoCal 기능	2개의 버튼(W/D)으로 현장 보정
최대 압력	35,000 kPa (350 bar)
작동 온도	-20°C ~ +60°C
보관 온도	-20°C ~ +70°C
샘플 유량	2~5 L/min (Max 25 L/min)
하우징 재질	316 스테인리스 스틸
보호 등급	IP66 / NEMA4X
기계적 연결	¾” UNF(16tpi), Viton O-ring 포함
필터	316 소결 스테인리스 필터 (50 μm)
무게	약 175 g
보증	12개월 (교정 포함)

AMT 노점계, 홀더 외관 치수

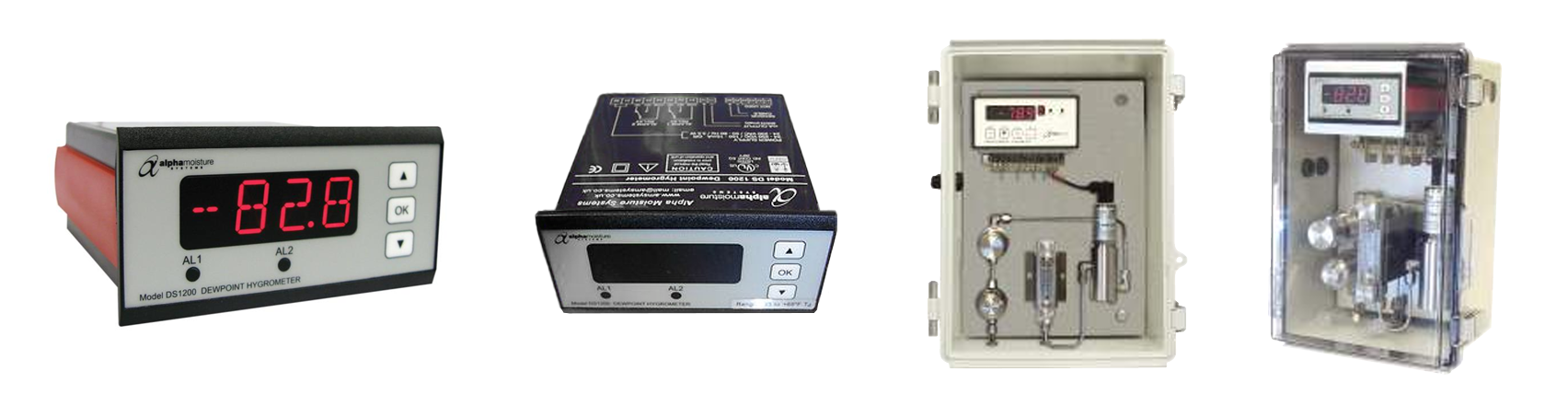

2. 디스플레이 DS1200

주요 특징

공정 가스, 건조 압축 공기 및 건조실/챔버에서 지속적이고 정확한 미량 수분 측정을 위해 정밀하게 설계된 패널 장착형 단일 채널 디스플레이입니다.

• 4자리 LED 디스플레이, 선명한 가독성
• 전면 패널 보호등급 IP65 / NEMA4X
• 0–20mA / 4–20mA 절연 재전송 신호 제공
• 2개의 독립 알람 릴레이 (2A@250 Vac)
• AMT, AMT-Ex, PDT 트랜스미터와 호환
• CE / UKCA 인증, BS EN IEC 61326-1 EMC 적합
• Exd 방폭 인클로저 옵션 선택 가능

DS1200-AMT Dewpoint Hygrometer



주요 사양



구분	사양
표시	4자리 LED 디지털 디스플레이
입력 신호	4–20mA 트랜스미터 입력
출력 신호	절연형 0–20/4–20mA 재전송
알람 릴레이	2채널 (2A@250Vac / 1A@24Vdc)
전원	22–253Vac 또는 20–300Vdc
소비 전력	3.5W 이하
작동 온도	-20°C ~ +60°C
보호 등급	전면 IP65 / NEMA4X
크기	96(W) × 48(H) × 120(D) mm



DS1200 디스플레이 외관 치수



AMT 노점계 활용 분야

• 반도체/전자 : 드라이룸·보호가스 내 미량 수분 관리
• 의료/제약 :  멸균용 가스 및 공정 가스 품질 관리
• 천연가스·LNG : 배관 결빙 및 수분 오염 방지
• 석유화학/플라스틱 : 촉매 효율 향상 및 폴리머 품질 관리
• 발전·전력 산업 : 절연가스 및 터빈 보호용 공기 감시
• 용접/산업가스 : 보호가스 수분 함량 지속 모니터링
• 식품·음료 : 질소·이산화탄소 포장 공정의 습도 관리
• 항공우주/방산 : 진공로 열처리·보호가스 품질 관리



---

이상 아이엠테크에서

AMT 노점 트랜스미터와 DS1200 지시계를 소개해 드렸습니다.

정확성·내구성·신뢰성을 모두 갖춘 완벽한 수분 측정 솔루션으로
공정 가스 및 압축 공기 내 수분을 정밀하게 관리하여
산업 전반의 품질, 안전, 생산성을 향상할 수 있습니다.
