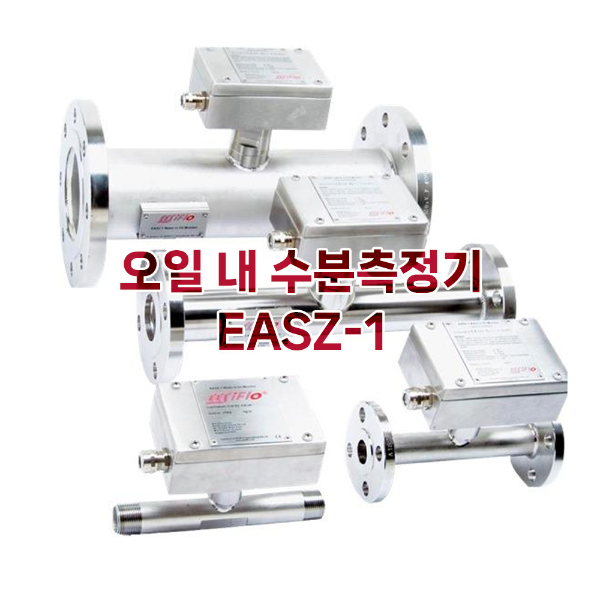

오일 내 수분측정기 Water in Oil/Fuel Monitor - EESIFLO EASZ 1

오일 내 수분분석 EESIFLO EASZ 1

WATER SENSOR, Water in Oil, Fuel Monitor

2-WIRE LOOP POWERED WATER-CUT MONITOR



EASZ-1 오일 내 수분측정기는 흐름이 있는 원유 및 연료 액체의 H2O 함량을 측정합니다.



오일에 수분을 감지하는 센서가 있어 연료 모니터링이 가능합니다.

오일에 물이 들어가면 안 되는 공장설비, 기계의 장기간 사용과 유지관리에 활용하는 계측장비입니다.



수분을 실시간으로 측정하고 ppm 또는 백분율로 표시합니다.

일반 산업의 배관 시스템에 장착하여 윤활유나 절연유의 수분 함량을 측정하도록 설계된 온라인 워터 인 오일 모니터입니다.

이외에도 석유 및 가스의 유해 지역, 화학 및 제약 용도 등 다양한 응용 분야에 설치할 수 있습니다.

주요 기능 및 특징

• 응답 시간 1초
• 오일 속 용해된 총 수분 측정
• Loop-Powered
• 2-Wire 시스템
• 온도 보정
• 유체 상태 및 오염 수준 모니터링
• Inline full-bore 타입

오일 내 수분 함량을 감지하는 수분측정기

사양 정보

작동 원리	정전 용량
정확도	측정 값 0~5% : ±0.02 측정 값 0~25% : ±0.03 측정 값 0~Inversion : ±0.50 측정 값 80~100% : ±0.2 측정 값 0~100% : 모델 EASZ-2
공급 전압	12 ~ 24 V DC, 2선 Loop Powered
전력 소비	0.66 Watts
설정 및 교정	USB RS-232 또는 RS-485 Universal HART를 통한 PC 연결
전자 인클로저	스테인리스 스틸 316, IP66
출력	4..20mA, HART RS232 Full Duplex Compatible with Universal HART®
주변 온도	-20 ℃ ~ 60 ℃ (-4 ℉ ~ 140 ℉)
프로세스 온도	Up to 130 ℃ (266℉)
응답 시간	1 Second nominal (no averaging applied) 1~20 second programmable averaging time
시작 시간	≤  20 Seconds
프로세스 압력	최대 100Bar(1,450Psi), 더 높은 압력 문의
연결 크기	DN25 ~ DN600(1" ~ 24")
프로세스 연결	NPT, BSP, 플랜지 - ANSI/PN/JIS
소재	Stainless Steel 316/316L (Standard), NACE Compliant Optional Duplex, Monel, Hastelloy 등 요청 시 제공 가능
설치	인라인 또는 바이패스 설정



Water Cut Meter 유전 상수

EASZ-1은 기름 속의 물외에도 다른 종류의 액체 농도를 측정할 수 있는 장치입니다.

하지만 측정을 위해서는 액체의 유전 상수에 큰 차이가 있어야 합니다.

대부분의 오일의 경우 상온에서 유전 상수는 2 정도이고 물의 유전 상수는 80 정도인 것을 알 수 있습니다.

작동 원리

기름과 물은 화학적으로 완전히 다르며, 유전 상수의 근본적인 차이가 있는 것이 특징입니다.

오일 내 수분 측정기 EASZ-1은 이 차이로 인해 수분 함량의 작거나 큰 변화를 감지합니다.

오일 탱크 내 오일에 섞인 물을 제거 후 오일 내 물 함량 측정



EASZ-1이 정상적으로 작동하려면 흐름이 있어야 합니다.

정적인 상태(흐름 없음)에서도 판독값을 제공할 수 있지만, 오일과 물이 매우 빠르게 분리되기 때문에

측정에 오류가 발생할 수 있습니다.





EASZ-1은 측정 섹션은 내부 및 외부 파이프 2개로 구성되어 있습니다.

2개의 플레이트 사이의 정전용량을 측정하는 대신 2개의 파이프 사이의 정전용량을 측정합니다.

표준 0~25% 범위의 수분 함량을 정확하게 측정하며,

오일 유형에 따라 0~50% 또는 80~100% 범위까지 측정이 가능합니다.





외관 치수 및 내부 구성

EASZ-1 오일 내 수분측정기 외관 사이즈



EASZ-1는 배관에 Inline 되는 타입이며, 수분 함량 범위에 따라 센서의 구성이 달라집니다.

범위에 따른 수분 감지 센서 - 왼쪽 표준 범위, 오른쪽 high range

표준 범위 EASZ-1은 "파이프 내 파이프"로 제조되며, EASZ-1이 더 큰 파이프 내에 매달려 있는 파이프처럼 보입니다.

총 수분 함량을 0%에서 25%까지 정확하게 측정할 수 있는 표준 범위 EASZ-1입니다.

하이 레인지 EASZ-1은 "파이프 내 막대"로 제조되며,

더 높은 범위의 모든 수분 함량을 측정할 수 있는 하이 레인지 EASZ-1입니다.



HART 통신 결선

EASZ-1 HART 통신 결선





적용 산업

EASZ-1은 오일에 물이 섞이면 발생하는 수익 손실, 첨가제 고갈, 오일 산화, 부식, 윤활 필름 두께 감소, 마모 가속, 미생물 성장, 유전율 증가/감소 및 전력 손실 등을 방지하기 위해 다양한 목적으로 활용됩니다.

• 응용 프로그램
  - 유압 오일의 물
  -  윤활유의 물
  -  식물성 기름에 물
  -  원유 속의 물
  -  디젤에 물
  -  탄화수소의 물
  -  변속기 오일의 물
  -  유전율 모니터링(화학 플랜트)
• 산업
  -  선박 엔진
  -  선박 오일 윤활 시스템
  -  선박 연료 에멀전 모니터링
  -  발전소(터빈 윤활유)
  -  정유소(석유 분석 시스템)
  -  석유화학(제품품질검사)
  -  가스 응축수 모니터링
  -  펄프 및 종이(진공 탈수 장치)
  -  제철소(모르고일 및 냉각)
  -  광산(광산의 경우 M1 등급)
  -  오일 정제 점검
  -  항공(탱크 출구)

---

오일 내 수분 함량을 감지하는 수분측정기 EESIFLO EASZ 1

이상 아이엠테크에서 오일 내 수분측정기 EESIFLO EASZ 1 모델을 소개해 드렸습니다.
해당 제품에 문의사항 있으시거나, 산업용 계측장비에 대해 궁금하시다면
연락 주시기 바랍니다.

전문 영업진이 적용가능한 장비를 상담해 드립니다.
