코리올리스 유량계 및 밀도계 Micro Motion ELITE 시리즈 - EMERSON

최고 성능 코리올리스 유량계 Micro Motion ELITE Series

코리올리스 유량계의 특징

Micro Motion ELITE 코리올리스 유량계(Coriolis Flow Meter)는

액체, 슬러리 및 가스의 질량 유량, 밀도 및 온도 등 다변수를 측정하는 계측기입니다.

코리올리스 유량계의 원리는 유체가 흐를 때 생성되는 관성으로 인해

유량계 튜브가 질량 유량 속도에 비례하여 비틀리게 된다는 원칙을 기반으로 유량을 계산합니다.



마이크로 모션을 통해 원유 배합 작업을 최적화하여 원료 공급 및 제어능력을 향상시키고,

공정 가동시간을 개선, 신뢰성 향상은 물론 원가를 절감하는데 도움을 줄 수 있습니다.



아래는 코리올리스 유량계 ELITE 시리즈의 주요 특징을 정리했습니다.

• 특별한 디자인 및 설계로 탁월한 측정 감도 및 안정성 제공
• 계기 검증(Smart Meter Verification) 기능을 이용해 실시간으로 공정 중 측정 무결성 보장
• 측정하기 어려운 까다로운 액체, 기체, 슬러리 응용 분야에서 최고의 유량 및 밀도 측정 성능 실현
• 유체, 공정, 환경의 영향에 거의 구애받지 않는 높은 내성으로 탁월한 측정 신뢰도
• 위생, 극저온, 고압 등 광범위한 응용 분야 적용을 위한 확장성 개선
• 가장 광범위한 프로세스 측정 범위 구현 : -240 ~ 350°C(-400 ~ 662°F), 최대 6000 psig(414 barg)
• 광범위한 미터 승인 및 인증: CSA, ATEX, NEPSI, IECEx, 방수 및 방진(IP) 66/67, SIL2/SIL3, 해양, 상거래용 승인 등
• 316L 스테인리스 강, C-22 니켈 합금, 슈퍼 듀플렉스 재질로 제공되는 모델 중 선택



최고 성능 코리올리스 유량계 및 밀도계 Micro Motion ELITE 모델



코리올리스 유량계 주요 사양

• 액체 정확도/반복성  :  0.1 ~ 0.05% / 0.05 ~ 0.025%
• 기체 정확도/반복성  :  0.25%, 0.35% / 0.20%
• 밀도 정확도/반복성  :  0.0005 ~ 0.0002g/cc / 0.00025 ~ 0.0001g/cc
• 라인 사이즈  :  1/12(DN2) ~ 12인치(DN300)
• 압력 범위  :  일부 모델에서 최대 정격 6000 psig(414 barg)
• 온도 범위  :  -240 ~ 350°C(-400 ~ 662°F)
• 전자기기 : mA, 주파수, Discrete, HART, Modbus, Ethernet/IP, PROFINET, FOUNDATION Fieldbus를 포함하는 확장 I/O 옵션
• 턴다운 : 최대 30:1 공칭 턴다운

최고 성능 코리올리스 유량계 및 밀도계 Micro Motion ELITE 모델. 크기와 소재 등 사양에 따른 다양한 형태

코리올리스 유량계 트랜스미터(송신기) 모델별 이미지

코리올리스 유량계 측정 원리

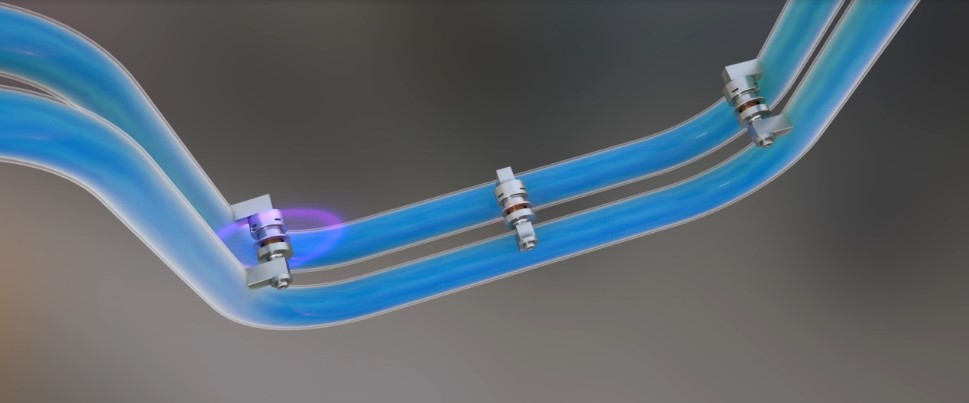

코리올리스 유량계 내부에 발생하는 진동



유량계 내부의 튜브에서 강제로 발생된 진동을 통해 사인 물결(sine wave)이 생깁니다.

유량이 없을 때는 두 개의 튜브가 서로 동상(in phase)으로 진동합니다.

유체가 움직이기 시작하면 코리올리 힘 때문에 튜브가 꼬이고 이에 따라 위상 전환이 발생합니다.

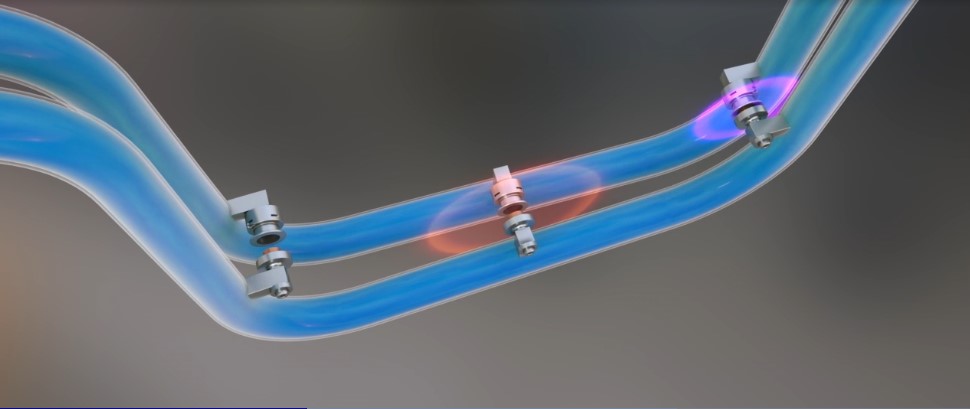

코리올리스 유량계 안 튜브에 유체가 흐르면 코리올리 힘으로 인해 튜브가 비틀림



파형의 시간 차이가 측정되며 이는 질량 유량에 직접 비례합니다.

체적 유량은 질량 유량 및 밀도 측정을 토대로 계산됩니다.



또한 측정 튜브는 고유 진동수로 진동합니다.

튜브 내부의 유체 질량 변화에 따라 튜브 고유 진동수가 변합니다.

튜브의 이러한 주파수 변화를 이용하여 밀도를 계산합니다.



코리올리스 유량계 질량 및 체적 유량 측정 원리

A. 유입 pickoff 변위

B. 유량 없음

C. 배출 pickoff 변위

D. 시간

E. 유입 pickoff 변위

F. 유량 있음

G. 배출 pickoff 변위

H. 시간 차이

I. 시간

코리올리스 유량계 통신 및 진단 정보

1. ELITE 코리올리스 유량계 트랜스미터 인터페이스

• 최대 5개의 완벽하게 구성 가능한 I/O 채널과 2선식, 이더넷 및 무선 통신용 옵션
• 일체형, 분리형, 벽면 설치 및 DIN 레일을 포함한 설치 요구 사항을 수용할 수 있는 완벽한 장착 옵션 제품군
• 배치, 농도 측정 및 APM(Advanced Phase Measurement)과 같은 사용자 공정에 맞게 설계된 애플리케이션 소프트웨어

2.  ELITE 코리올리스 진단 데이터

• Smart Meter Verification - 공정 중단 없이 계기의 튜브, 전자부 및 교정의 상태와 무결성 검사
• 영점 확인 - 계기를 신속하게 진단하여 영점 재조정이 권장되는지 그리고 공정 조건이 안정적이며 영점 조정에 최적화되었는지 확인
• 다단계 감지 - 다단계 공정 조건 및 심각도를 선제적으로 식별
• 기관 규정 준수를 최적화하기 위한 타임스탬프 디지털 감사 추적 및 보고서

3. 통신 프로토콜

• 4 ~ 20mA
• HART®/ 무선 HART®
• 10kHz 펄스
• Wi-Fi
• 이더넷/IP™
• Modbus® TCP
• Modbus® RTU
• Modbus® ASCII
• FOUNDATION™ Fieldbus
• PROFINET
• PROFIBUS-PA
• PROFIBUS-DP

코리올리스 유량계 치수

ELITE 코리올리스 유량계의 기본 치수를 정리했습니다. 상세한 전체 치수 도면은 모델, 사양별로 다를 수 있어 확인이 필요합니다.



[ASME B16.5 CL 150 플랜지가 장착된 CMFS 모델의 치수 예]

CMFS 007, 010 및 015 모델

CMFS 025, 040, 050, 075, 100 및 150

모델	플랜지 크기	직경 A ASME B16.5 CL150	직경 B	직경 C	직경 D
CMFS007M, CMFS010M, CMFS015M	13 mm	320 mm	206 mm	112 mm	53 mm
CMFS025M, CMFS040M, CMFS050M	13 mm	493 mm	239 mm	188 mm	82.6 mm
CMFS075M, CMFS100M, CMFS150M	13 mm	597 mm	257 mm	241 mm	102 mm

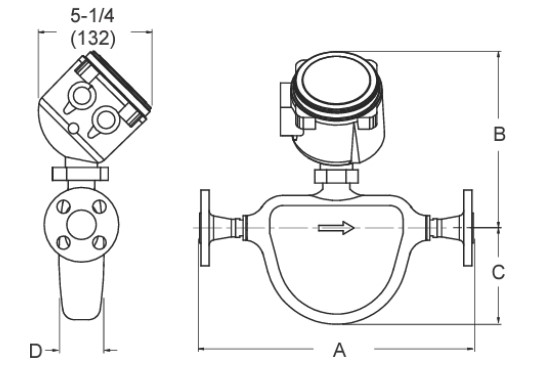

[ASME B16.5 CL 150 플랜지가 장착된 CMF010의 치수 예]

[ASME B16.5 CL 150 플랜지가 장착된 CMF025 ~ CMF100의 치수 예]

모델	플랜지 크기	직경 A ASME B16.5 CL150	직경 B	직경 C	직경 D	직경 E
CMF010M	13 mm	7.9인치(199mm)	229 mm	180 mm	198 mm	46 mm
CMF025M	13 mm	171,4 mm	254 mm	209,5 mm	239 mm	43 mm
CMF50M	13 mm	201,9 mm	366 mm	282 mm	305 mm	51 mm
CMF100M	25 mm	235,0 mm	546 mm	406 mm	409 mm	89 mm

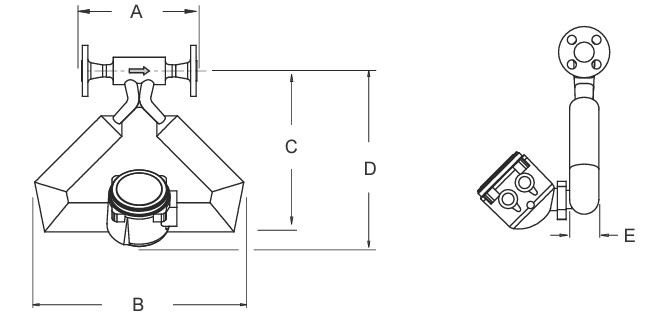

[ASME B16.5 CL 150 플랜지가 장착된 CMF200 ~ CMFHC4의 치수 예]

모델	플랜지 크기	직경 A ASME B16.5 CL150	직경 B	직경 C	직경 D	직경 E
CMF200M	38 mm	582 mm	498,1 mm	175 mm	726 mm	145 mm
CMF300M	76 mm	856 mm	767 mm	236 mm	975 mm	208 mm
CMF350M	102 mm	945 mm	719 mm	310 mm	833 mm	211 mm
CMF400M	102 mm	1.021 mm	833 mm	315 mm	968 mm	274 mm
CMFHC2M	152 mm	1.087 mm	838 mm	312,9 mm	1,234 mm	325 mm
CMFHC3M	203 mm	43.8인치(1,111 mm)	838 mm	335 mm	1.349 mm	356 mm
CMFHC4M	254 mm	1.241 mm	838 mm	358 mm	1.664 mm	452 mm

코리올리스 유량계의 활용 분야

ELITE 코리올리스 유량계는 까다로운 액체, 가스 및 슬러리 응용 분야에서 높은 제어력과 신뢰성을 갖추기 위한 최고의 유량 및 밀도 측정성능을 제공합니다.

화학 제조 공장, 식음료 공정, 석유 및 에너지 산업에서 활용하는 코리올리스 유량계

다양한 산업 응용분야에서 활용하는 코리올리스 유량계

화학 공장, 식음료 생산, 원유 홉합 및 공급, 잉크 생산 공정,  등 액체, 기체를 사용하는 위생, 극저온, 고압 및 고온에 적합합니다.

공정, 장착 환경에 대한 영향을 최소화한 설계와 대형 라인 크기로 광범위한 산업공정 및 응용 분야에서 적용가능합니다.

---
